والپست یا ناودانی منقطع و اهمیت آن در مقاومسازی دیوارهای غیر باربر
چکیده
دیوارهای غیر باربر در ساختمانها صرفاً نقش تفکیک فضا دارند و توان تحمل بار سازهای را ندارند. این دیوارها در برابر نیروهای جانبی مانند زلزله، باد یا ضربه بسیار آسیبپذیر هستند و ممکن است دچار ترکهای عمیق یا ریزش ناگهانی شوند. والپست یا ناودانی منقطع یک سیستم مهاری کارآمد است که با ایجاد آزادی حرکت کنترلشده، از خرابی دیوار جلوگیری میکند. در این مقاله، ماهیت، انواع، روش اجرا و مزایای این سیستم بررسی میشود.
مقدمه
در بسیاری از سازهها، دیوارهای غیر باربر بدون مهار مناسب اجرا میشوند و در هنگام وارد شدن نیروهای جانبی، دچار ترک یا ریزش میشوند.
تعریف والپست یا ناودانی منقطع

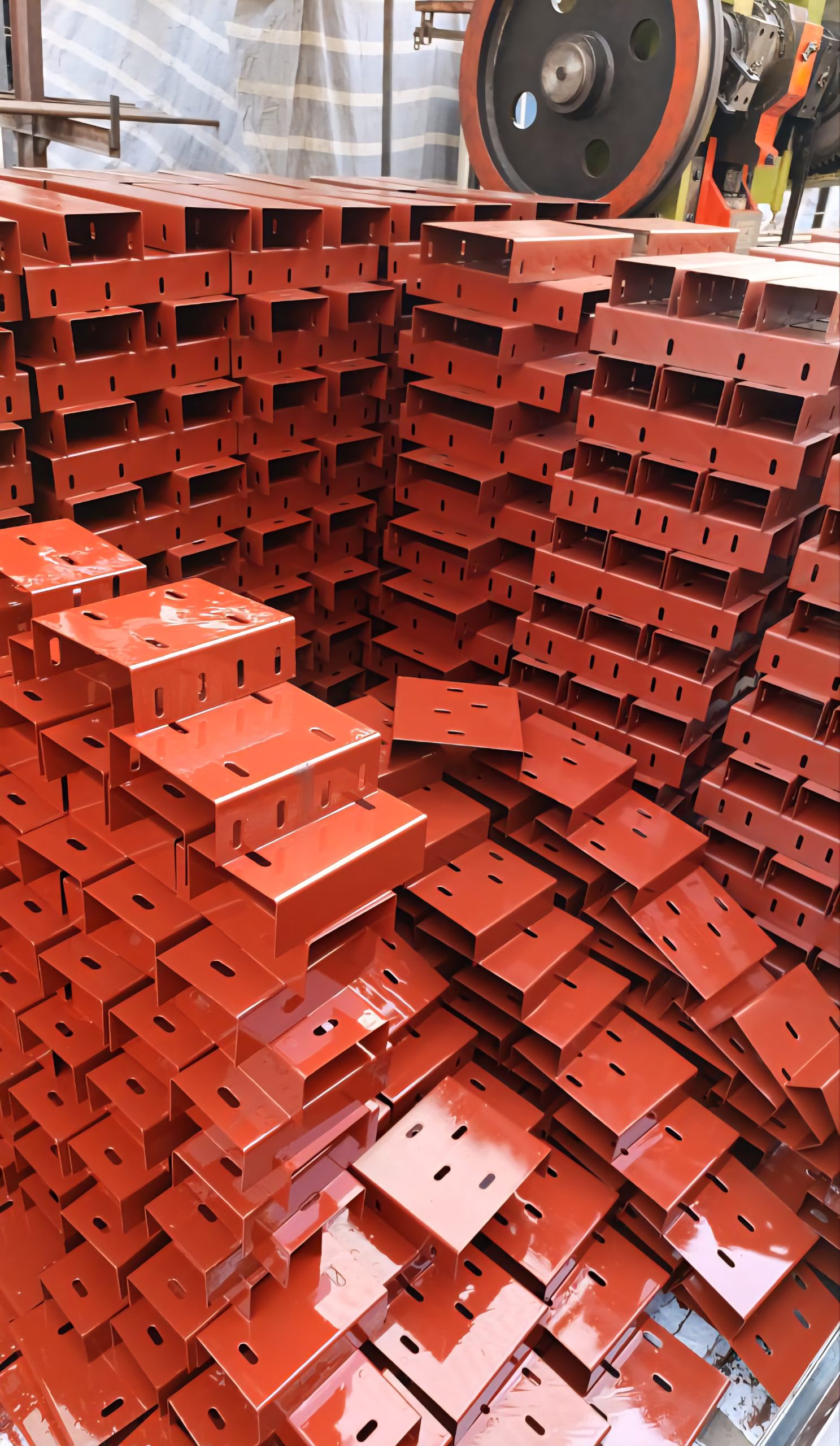

والپست یا ناودانی منقطع از قطعات کوتاه ناودانی یا نبشی تشکیل شده است که در طول دیوار و در فواصل مشخص نصب میشوند. دیوار در این قابها قرار میگیرد اما اتصال آن صلب نیست و اجازه حرکت محدود و کنترلشده دارد. به این ترتیب، دیوار میتواند انرژی نیروهای جانبی را جذب کند بدون اینکه فرو بریزد.
عملکرد والپست منقطع در زلزله
در هنگام زلزله:
- اسکلت ساختمان دچار حرکت جانبی میشود.
- دیوارهای غیر باربر اگر صلب باشند، شکست ناگهانی خواهند داشت.
- در سیستم ناودانی منقطع، دیوار داخل قاب قرار دارد ولی آزاد است.
- این آزادی حرکت باعث میشود نیروهای زلزله به آرامی و کنترلشده به دیوار منتقل شوند و از ریزش ناگهانی جلوگیری شود.
به عبارت ساده، والپست منقطع مانند یک ریل هدایتکننده عمل میکند که دیوار را نگه میدارد ولی اجازه میدهد کمی حرکت کند.
اجزا و مشخصات فنی
| جزء | مشخصات |
|---|---|
| ناودانی یا نبشی | طول ۲۰–۳۰ سانتیمتر، نصب روی تیر یا ستون |
| فاصله نصب | هر ۸۰–۱۲۰ سانتیمتر |
| فاصله دیوار تا ناودانی | ۱–۲ سانتیمتر برای آزادی حرکت |
| توری رابیتس | نصب روی محل اتصال برای جلوگیری از ترک گچ |
مراحل اجرای والپست منقطع
- نصب قطعات ناودانی یا نبشی در نقاط مشخص روی ستون یا تیر.
- قرار دادن دیوار داخل قاب ناودانی بدون گیر دادن کامل.
- ایجاد فضای لغزش ۱–۲ سانتیمتری بین دیوار و قاب.
- پوشاندن محل اتصال با توری رابیتس برای جلوگیری از ترک سطح گچ.
- اتصال مفصلی ناودانی به قاب سازه در کف و سقف یا تیر و ستون.
مزایای استفاده از والپست منقطع
- جلوگیری از ریزش دیوار در زلزله و ضربه
- کاهش ترکهای سطحی و عمقی دیوار
- مصرف فولاد کمتر نسبت به والپست پیوسته
- اجرای سریع و ساده بدون نیاز به جوشکاری طولانی
- سازگار با انواع مصالح دیوار مانند بلوک سیمانی، سفال و هبلکس
