والپست یا ناودانی منقطع و اهمیت آن در مقاومسازی دیوارهای غیر باربر
چکیده
دیوارهای غیر باربر در ساختمانها نقش تفکیک فضا را دارند و توان تحمل بار سازهای ندارند. این دیوارها در برابر نیروهای جانبی، بهخصوص زلزله، بسیار آسیبپذیر هستند و ممکن است دچار ترکهای عمیق یا ریزش ناگهانی شوند. والپست یا ناودانی منقطع یک سیستم مهاری کارآمد است که با ایجاد آزادی حرکت کنترلشده، از خرابی دیوار جلوگیری میکند. این مقاله به بررسی تعریف، عملکرد، مزایا و روش اجرای این سیستم میپردازد.
مقدمه
در ساخت و سازهای امروزی، بسیاری از دیوارهای غیر باربر بدون مهار مناسب اجرا میشوند. این امر سبب میشود در هنگام نیروهای جانبی مثل زلزله یا باد شدید، دیوار دچار آسیب جدی شود.
سیستمهای مختلفی برای مهار این دیوارها وجود دارد که یکی از پرکاربردترین آنها والپست یا ناودانی منقطع است. این روش به دلیل سادگی، انعطاف و هزینه کمتر نسبت به والپست پیوسته، در پروژههای مسکونی و صنعتی بسیار مورد استفاده قرار میگیرد.
تعریف والپست یا ناودانی منقطع

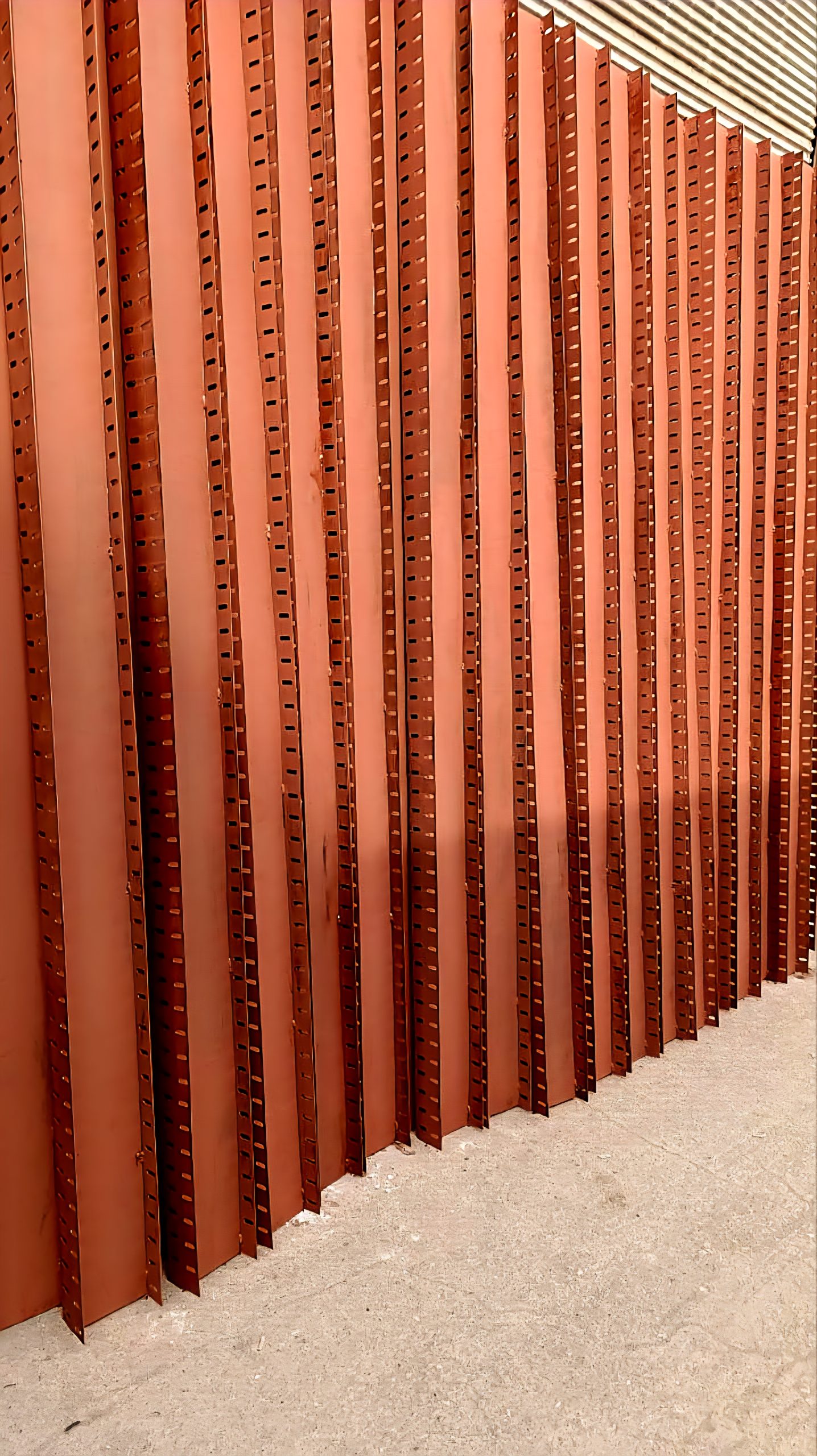

والپست یا ناودانی منقطع از قطعات کوتاه ناودانی یا نبشی ساخته شده است که در طول دیوار و در فواصل مشخص نصب میشوند. دیوار در این قابها قرار میگیرد اما اتصال آن صلب نیست و اجازه حرکت محدود و کنترلشده دارد. این ویژگی باعث میشود دیوار در هنگام حرکت اسکلت ساختمان، انرژی وارد شده را تحمل کند و فرو نریزد.
نحوه عملکرد در زلزله
در هنگام زلزله:
- اسکلت ساختمان دچار حرکت جانبی میشود.
- دیوارهای غیر باربر اگر صلب باشند، نمیتوانند این حرکت را تحمل کنند و دچار ترک یا ریزش میشوند.
- در والپست منقطع، دیوار داخل قاب ناودانی قرار دارد اما میتواند کمی لغزش داشته باشد.
- این لغزش انرژی لرزهای را توزیع و جذب میکند و از شکست ناگهانی دیوار جلوگیری مینماید.
اجزا و مشخصات فنی
| جزء | مشخصات |
|---|---|
| ناودانی یا نبشی | طول ۲۰–۳۰ سانتیمتر، نصب روی تیر یا ستون |
| فاصله نصب | هر ۸۰–۱۲۰ سانتیمتر |
| فاصله دیوار تا ناودانی | ۱–۲ سانتیمتر برای آزادی حرکت |
| توری رابیتس | نصب در محل اتصال برای جلوگیری از ترک گچ و گچکاری |
مراحل اجرای والپست منقطع
- نصب قطعات ناودانی یا نبشی در نقاط مشخص روی ستون یا تیر.
- قرار دادن دیوار داخل قاب ناودانی بدون گیر دادن کامل.
- ایجاد فضای لغزش ۱–۲ سانتیمتری بین دیوار و قاب.
- پوشاندن محل اتصال با توری رابیتس برای جلوگیری از ترک سطح گچ.
- اتصال مفصلی ناودانی به قاب سازه در کف و سقف یا تیر و ستون.
مزایای استفاده از والپست منقطع
- جلوگیری از ریزش دیوار در زلزله و ضربه.
- کاهش ترکهای سطحی و عمقی دیوار.
- مصرف فولاد کمتر نسبت به والپست پیوسته.
- اجرای سریع و ساده بدون نیاز به جوشکاری طولانی.
- سازگار با انواع مصالح دیوار، از جمله بلوک سیمانی، سفال و هبلکس.
کاربردهای والپست منقطع
- دیوارهای داخلی بلند و طویل
- دیوارهای خارجی در معرض باد و ضربه
- دیوارهای بین ستونهای سازهای
- پروژههای انبوهسازی و مسکونی
جمعبندی
والپست یا ناودانی منقطع یکی از راهکارهای ایمن، اقتصادی و مؤثر برای مقاومسازی دیوارهای غیر باربر است. این سیستم با ایجاد حرکت کنترلشده دیوار و توزیع انرژی جانبی، از ترکخوردگی و ریزش ناگهانی جلوگیری میکند. استفاده از این روش در مناطق زلزلهخیز و پروژههای صنعتی و مسکونی، ضروری و توصیهشده است
